Отводы секторные (сегментные) сварные
Изготавливаем секторные отводы для трубопроводов большого диаметра. Контроль сварных швов (ВИК/УЗК по требованию), паспорта качества, доставка по РБ и РФ.
Секторные отводы для трубопроводов большого диаметра
Отводы секторные (сегментные) сварные применяются для изменения направления трубопроводов большого диаметра под заданным углом. Такие изделия используются в системах теплоснабжения, на энергетических объектах, в котельных, на производственных предприятиях, а также в технологических трубопроводах для транспортировки жидкостей, газа, пара и других рабочих сред.
Мы изготавливаем секторные отводы по ОСТ 36-21-77 и секторные отводы по ОСТ 34.10.752-97, а также по индивидуальным чертежам заказчика. Возможно изготовление продукции из сталей 20, 09Г2С, 17Г1С, а также из нержавеющих марок стали в зависимости от условий эксплуатации.
Стандартные углы исполнения: 15°, 30°, 45°, 60° и 90°. При необходимости возможно изготовление нестандартных углов и нестандартных размеров по техническому заданию.
На странице приведены таблицы размеров, массы и основных геометрических параметров секторных отводов, которые помогут подобрать изделие для проекта и быстро подготовить запрос на коммерческое предложение.
Схема и примеры изделий

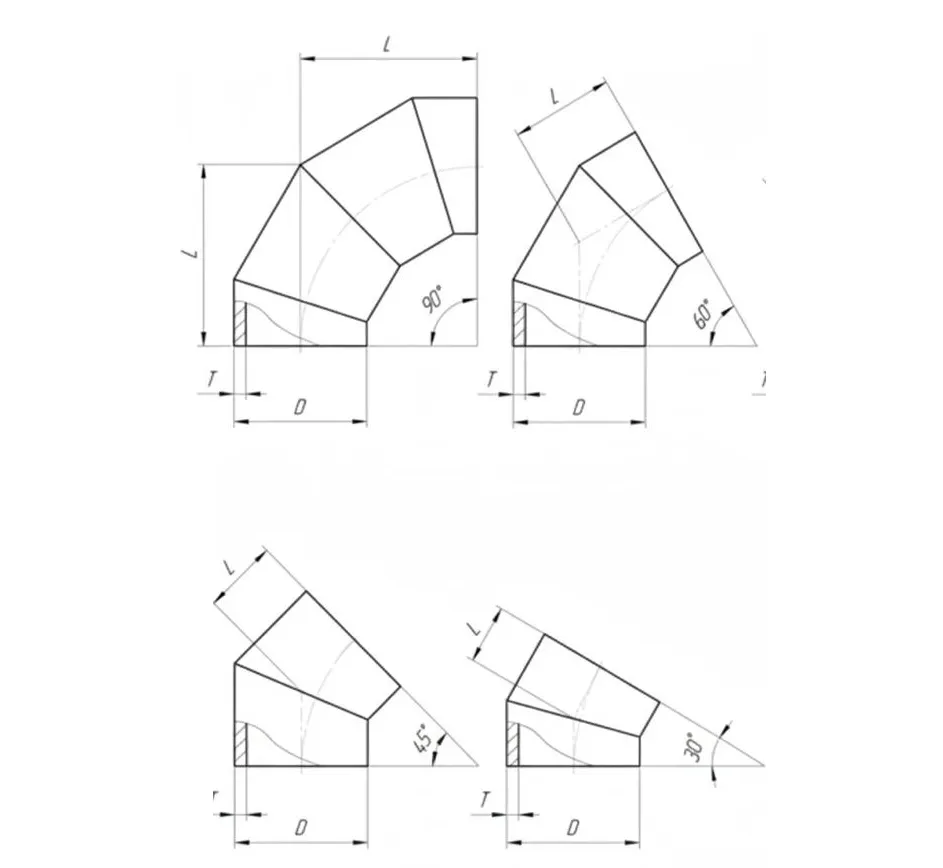

Схема отводов
Отводы секторные 30°/45°/60°/90°
45°
Секторный отвод 45 градусов
60°
Секторный отвод 60 градусов
90°
Секторный отвод 90 градусов
Отводы секторные по ОСТ 36-21-77
Расшифровка обозначений
- Dy — условный проход трубопровода
- Dn — наружный диаметр трубы
- R — радиус кривизны отвода
- L — строительная длина отвода
- H — высота сектора или полусектора
- s — толщина стенки трубы
- Ру — условное давление трубопровода
Размеры и условное давление
| Dy | Dn | R | 90° | 60° | 45° | 30° | H (сект.) | H (22°30′) | H (15°) | s | Ру (неагр.) | Ру (среднеагр.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 530 | 750 | 750 | 432 | 310 | 201 | 260 | 200 | 130 | 7 | 1,6 (16) | 1,0 (10) |
| 500 | 530 | 750 | 750 | 432 | 310 | 201 | 260 | 200 | 130 | 8 | 2,5 (25) | — |
| 500 | 530 | 750 | 750 | 432 | 310 | 201 | 260 | 200 | 130 | 10 | — | 1,6 (16) |
| 500 | 530 | 750 | 750 | 432 | 310 | 201 | 260 | 200 | 130 | 12 | — | 2,5 (25) |
| 600 | 630 | 900 | 900 | 520 | 372 | 241 | 314 | 242 | 157 | 7 | 1,6 (16) | 1,0 (10) |
| 600 | 630 | 900 | 900 | 520 | 372 | 241 | 314 | 242 | 157 | 10 | 2,5 (25) | 1,6 (16) |
| 600 | 630 | 900 | 900 | 520 | 372 | 241 | 314 | 242 | 157 | 12 | — | 2,5 (25) |
| 800 | 820 | 1200 | 1200 | 694 | 496 | 322 | 424 | 327 | 212 | 8 | 1,6 (16) | 1,0 (10) |
| 800 | 820 | 1200 | 1200 | 694 | 496 | 322 | 424 | 327 | 212 | 10 | — | 1,6 (16) |
| 800 | 820 | 1200 | 1200 | 694 | 496 | 322 | 424 | 327 | 212 | 12 | 2,5 (25) | — |
| 800 | 820 | 1200 | 1200 | 694 | 496 | 322 | 424 | 327 | 212 | 14 | — | 2,5 (25) |
| 1000 | 1020 | 1500 | 1500 | 865 | 620 | 402 | 530 | 410 | 265 | 8 | 1,0 (10) | 0,63 (6,3) |
| 1000 | 1020 | 1500 | 1500 | 865 | 620 | 402 | 530 | 410 | 265 | 10 | 1,6 (16) | 1,0 (10) |
| 1000 | 1020 | 1500 | 1500 | 865 | 620 | 402 | 530 | 410 | 265 | 12 | — | 1,6 (16) |
| 1000 | 1020 | 1500 | 1500 | 865 | 620 | 402 | 530 | 410 | 265 | 15 | 2,5 (25) | — |
| 1200 | 1220 | 1800 | 1800 | 1040 | 745 | 483 | 638 | 493 | 319 | 9 | 1,0 (10) | 0,63 (6,3) |
| 1200 | 1220 | 1800 | 1800 | 1040 | 745 | 483 | 638 | 493 | 319 | 12 | 1,6 (16) | 1,0 (10) |
| 1200 | 1220 | 1800 | 1800 | 1040 | 745 | 483 | 638 | 493 | 319 | 15 | — | 1,6 (16) |
| 1400 | 1420 | 2100 | 2100 | 1210 | 870 | 564 | 744 | 576 | 372 | 10 | 1,0 (10) | 0,63 (6,3) |
| 1400 | 1420 | 2100 | 2100 | 1210 | 870 | 564 | 744 | 576 | 372 | 14 | 1,6 (16) | 1,0 (10) |
Масса отводов (ОСТ 36-21-77)
| Dy | s | 90° | 60° | 45° | 30° | 22°30′ | 15° | секторов | полусекторов 22°30′ | полусекторов 15° |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 7 | 109.1 | 72.7 | 56.0 | 36.2 | 36.0 | 27.8 | 17.9 | 27.8 | 17.9 |
| 500 | 8 | 124.4 | 83.8 | 63.8 | 41.2 | 41.0 | 31.6 | 20.3 | 31.6 | 20.3 |
| 500 | 10 | 154.7 | 102.9 | 79.3 | 51.2 | 50.9 | 39.2 | 25.2 | 39.2 | 25.2 |
| 500 | 12 | 184.7 | 122.9 | 94.6 | 61.0 | 60.7 | 46.7 | 29.9 | 46.7 | 29.9 |
| 600 | 7 | 155.9 | 103.9 | 80.1 | 51.8 | 51.6 | 39.8 | 25.6 | 39.8 | 25.6 |
| 600 | 10 | 220.9 | 147.4 | 113.6 | 73.3 | 73.0 | 56.3 | 36.2 | 56.3 | 36.2 |
| 600 | 12 | 265.2 | 176.0 | 135.6 | 87.5 | 87.1 | 67.1 | 43.0 | 67.1 | 43.0 |
| 800 | 8 | 309.3 | 206.0 | 159.0 | 102.8 | 102.4 | 79.0 | 50.9 | 79.0 | 50.9 |
| 800 | 10 | 385.5 | 256.7 | 198.0 | 127.9 | 127.5 | 98.4 | 63.3 | 98.4 | 63.3 |
| 800 | 12 | 461.1 | 306.9 | 236.8 | 152.8 | 152.3 | 117.4 | 75.5 | 117.4 | 75.5 |
| 800 | 14 | 535.9 | 356.5 | 275.2 | 177.5 | 177.0 | 136.3 | 87.3 | 136.3 | 87.3 |
| 1000 | 8 | 481.9 | 321.0 | 247.8 | 160.1 | 159.8 | 123.3 | 79.5 | 123.3 | 79.5 |
| 1000 | 10 | 600.8 | 400.2 | 308.8 | 199.5 | 199.0 | 153.6 | 98.9 | 153.6 | 98.9 |
| 1000 | 12 | 719.1 | 487.8 | 369.4 | 238.6 | 238.0 | 183.6 | 118.1 | 183.6 | 118.1 |
| 1000 | 15 | 895.5 | 596.1 | 459.8 | 296.7 | 296.0 | 228.2 | 146.6 | 228.2 | 146.6 |
| 1200 | 9 | 778.0 | 518.3 | 400.2 | 258.6 | 258.1 | 199.3 | 128.5 | 199.3 | 128.5 |
| 1200 | 12 | 1037.2 | 690.8 | 531.6 | 343.4 | 342.7 | 264.4 | 170.3 | 264.4 | 170.3 |
| 1200 | 15 | 1288.7 | 858.0 | 662.1 | 427.3 | 426.6 | 329.0 | 211.6 | 329.0 | 211.6 |
| 1400 | 10 | 1174.2 | 782.2 | 603.9 | 390.3 | 389.7 | 300.8 | 194.0 | 300.8 | 194.0 |
| 1400 | 14 | 1637.9 | 1090.8 | 841.9 | 543.7 | 542.9 | 418.8 | 269.7 | 418.8 | 269.7 |
ОСТ 36-21-77 применяется для проектирования и изготовления секторных сварных отводов большого диаметра. Таблица выше позволяет определить основные геометрические размеры изделий и их расчетную массу.
Пример обозначения: Отвод 90° 630×12 09Г2С ОСТ 36-21-77
Отводы секторные по ОСТ 34.10.752-97
Обозначения размеров
- Dy — условный проход
- Dn×s — наружный диаметр и толщина стенки трубы
- Dn1 — наружный диаметр присоединяемого элемента
- S1 — толщина стенки присоединяемой трубы
- R — радиус кривизны отвода
- a, a1, b, b1, c — присоединительные размеры
- Масса — расчетный вес изделия
| Ру | Dy | Dn×s | Dn1 | S1 | R | α1 | α2 | φ | a | a1 | b | b1 | c | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 (25) | 100 | 108*4 | 108 | 4 | 305 | 11°15’ | 22°30’ | 90° | 144 | 122 | 100 | 100 | 355 | 6.2 |
| 2,5 (25) | 125 | 133*4 | 133 | 320 | 154 | 127 | 100 | 100 | 370 | 8.1 | ||||
| 2,5 (25) | 150 | 159*5 | 159 | 5 | 330 | 164 | 132 | 380 | 12.3 | |||||
| 2,5 (25) | 200 | 219*7 | 219 | 7 | 360 | 188 | 144 | 100 | 100 | 410 | 25.6 | |||
| 2,5 (25) | 250 | 273*8 | 273 | 8 | 410 | 218 | 159 | 110 | 105 | 460 | 40.9 | |||
| 2,5 (25) | 300 | 325*8 | 325 | 490 | 260 | 180 | 130 | 115 | 540 | 56.8 | ||||
| 2,5 (25) | 350 | 377*9 | 377 | 9 | 570 | 300 | 200 | 150 | 125 | 620 | 84.3 | |||
| 2,5 (25) | 400 | 426*10 | 426 | 10* | 640 | 240 | 220 | 170 | 135 | 690 | 118.4 | |||
| 2,5 (25) | 500 | 530*8 | 530 | 8 | 800 | 424 | 212 | 212 | 106 | 800 | 134.0 | |||
| 2,5 (25) | 500 | 530*8 | 530 | 11 | 530 | 318 | 209 | 106 | 103 | 580 | 138.5 | |||
| 2,5 (25) | 600 | 630*8 | 630 | (12) | 950 | 504 | 252 | 252 | 126 | 950 | 283.3 | |||
| 2,5 (25) | 600 | 630*8 | 630 | 630 | 378 | 239 | 126 | 113 | 680 | 209.4 | ||||
| 2,5 (25) | 700 | 720*9 | 720 | 9 | 1080 | 572 | 286 | 286 | 143 | 1080 | 276.4 | |||
| 2,5 (25) | 700 | 720*9 | 720 | 11 | 720 | 432 | 266 | 144 | 122 | 770 | 247.6 | |||
| 2,5 (25) | 800 | 820*11 | 820 | 1230 | 652 | 326 | 326 | 163 | 1230 | 438.8 | ||||
| 2,5 (25) | 800 | 820*11 | 820 | 820 | 492 | 296 | 164 | 132 | 870 | 317.7 | ||||
| 2,5 (25) | 1000 | 1020*14 | 1020 | 14 | 1350 | 812 | 406 | 406 | 203 | 1530 | 862.5 | |||
| 2,5 (25) | 1000 | 1020*14 | 1020 | 1020 | 608 | 304 | 202 | 101 | 1020 | 579.0 | ||||
| 2,5 (25) | 1200 | 1220*14 | 1220 | 1830 | 972 | 486 | 486 | 243 | 1830 | 1233.7 | ||||
| 2,5 (25) | 1200 | 1220*14 | 1220 | (18) | 1220 | 732 | 366 | 244 | 122 | 1220 | 1068.5 | |||
| 1,6 (16) | 400 | 426*6 | 426 | 10* | 640 | 340 | 220 | 170 | 135 | 690 | 118.4 | |||
| 1,6 (16) | 500 | 530*8 | 530 | 8 | 530 | 318 | 209 | 106 | 103 | 580 | 100.7 | |||
| 1,6 (16) | 600 | 630*8 | 630 | (10) | 950 | 504 | 252 | 252 | 126 | 950 | 236.7 | |||
| 1,6 (16) | 600 | 630*8 | 630 | 630 | 378 | 239 | 126 | 113 | 680 | 174.6 | ||||
| 1,6 (16) | 700 | 720*9 | 720 | 9 | 720 | 432 | 266 | 144 | 122 | 770 | 202.8 | |||
| 1,6 (16) | 800 | 820*9 | 820 | 1230 | 652 | 326 | 326 | 163 | 1230 | 358.5 | ||||
| 1,6 (16) | 800 | 820*9 | 820 | 820 | 492 | 296 | 164 | 132 | 870 | 259.9 | ||||
| 1,6 (16) | 1000 | 1020*10 | 1020 | 10 | 1530 | 812 | 406 | 406 | 203 | 1530 | 616.3 | |||
| 1,6 (16) | 1000 | 1020*10 | 1020 | 1020 | 608 | 304 | 202 | 101 | 1020 | 413.0 | ||||
| 1,6 (16) | 1200 | 1220*11 | 1220 | 11 | 1830 | 972 | 486 | 486 | 243 | 1830 | 969.4 | |||
| 1,6 (16) | 1200 | 1220*11 | 1220 | 1220 | 732 | 366 | 244 | 122 | 1220 | 651.8 | ||||
| 1,6 (16) | 1400 | 1420*14 | 1420 | (14) | 2130 | 1132 | 566 | 566 | 283 | 2130 | 1671.3 | |||
| 1,6 (16) | 1400 | 1420*14 | 1420 | 1420 | 852 | 426 | 284 | 142 | 1420 | 1123.8 | ||||
| 1,6 (16) | 1600 | 1620*14 | 1620 | (14) | 2430 | 1290 | 644 | 644 | 322 | 2206.2 | ||||
| 1,6 (16) | 1600 | 1620*14 | 1620 | (18) | 1620 | 966 | 483 | 322 | 161 | 1901.6 |
Пример обозначения: Отвод 90° 720×9 17Г1С ОСТ 34.10.752-97
Секторные отводы по углам поворота
Используются для небольшого изменения направления трубопровода. Подходят для плавных поворотов и технологических участков с ограниченным изменением трассы.
Один из наиболее востребованных вариантов. Применяются для умеренного поворота потока и снижения местного сопротивления по сравнению с отводами 90°.
Применяются в технологических трубопроводах и инженерных системах, когда необходимо обеспечить более выраженный поворот без использования 90-градусного элемента.
Наиболее распространённый тип секторного отвода. Используется для полного изменения направления трубопровода на прямой угол.
При выборе угла отвода учитываются требования проекта, допустимые гидравлические потери, особенности трассировки трубопровода и условия эксплуатации. Мы поможем подобрать оптимальный вариант исполнения под конкретную задачу.
Как заказать изготовление секторных отводов
Для расчёта стоимости и подготовки коммерческого предложения необходимо указать основные параметры изделия:
- условный проход Dy или наружный диаметр Dn;
- толщину стенки s;
- угол отвода: 15°, 30°, 45°, 60° или 90°;
- марку стали;
- рабочую среду и условное давление;
- необходимое количество изделий;
- чертёж, эскиз или спецификацию, если изделие нестандартное.
Мы изготавливаем как типовые секторные отводы по стандартам, так и секторные сварные отводы по чертежам заказчика. При необходимости выполняем контроль сварных швов, антикоррозионную защиту, оформляем паспорта качества и организуем отгрузку по Беларуси и в РФ.
Частые вопросы
Какие углы секторных отводов можно изготовить?
Стандартно изготавливаются секторные отводы на 15°, 30°, 45°, 60° и 90°. Также возможно изготовление нестандартных углов по чертежам заказчика.
Из каких марок стали изготавливаются секторные отводы?
Наиболее часто используются стали 20, 09Г2С, 17Г1С, а также нержавеющие марки стали. Конкретный материал подбирается исходя из рабочей среды, давления и температуры эксплуатации.
Можно ли изготовить секторные отводы по индивидуальным размерам?
Да, мы производим как типовые отводы по ОСТ 36-21-77 и ОСТ 34.10.752-97, так и нестандартные изделия по чертежам, эскизам и техническому заданию заказчика.
Что нужно для расчёта стоимости?
Для расчёта желательно указать диаметр, толщину стенки, угол, марку стали, рабочую среду, давление и количество изделий. Если есть чертёж или спецификация, это ускорит подготовку предложения.
